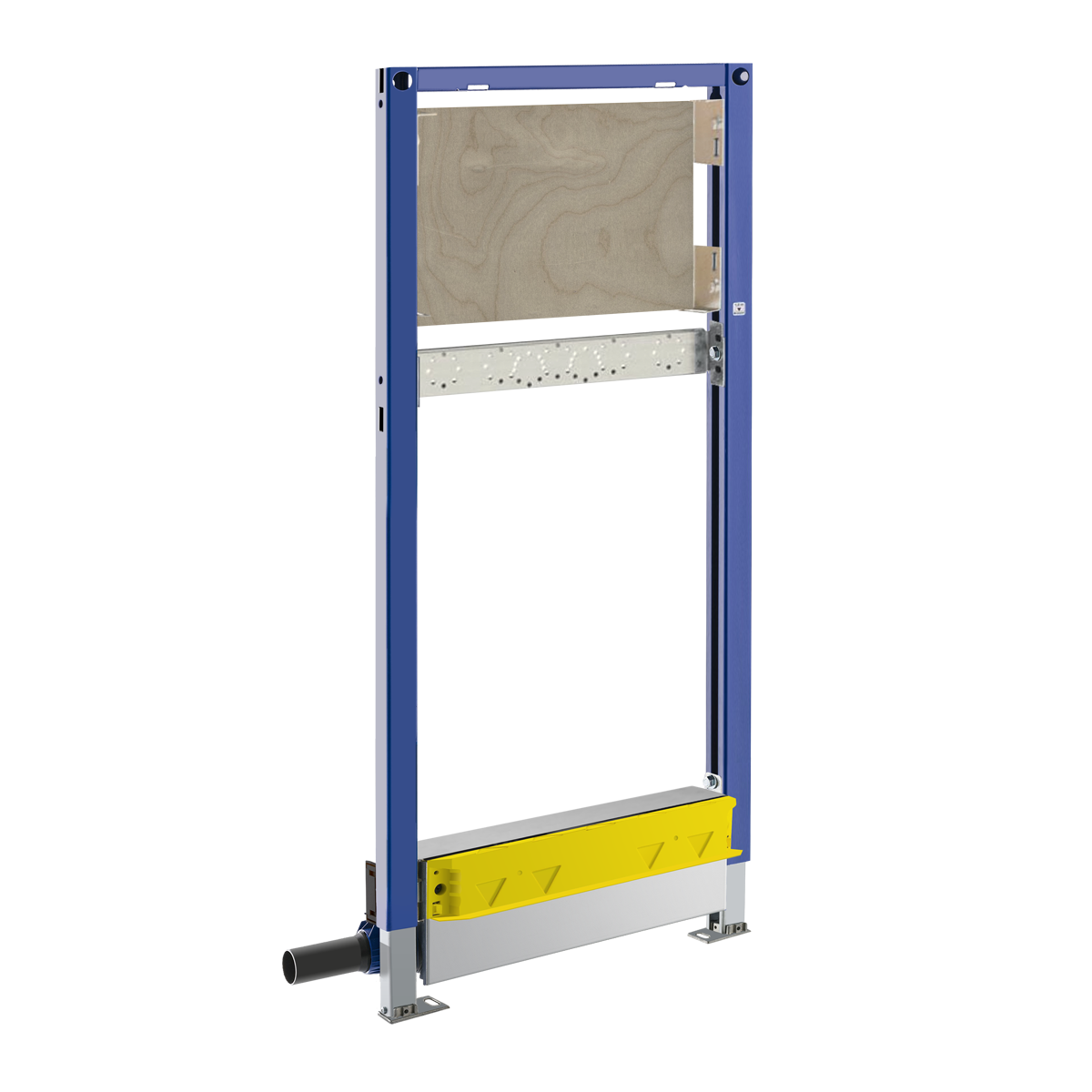

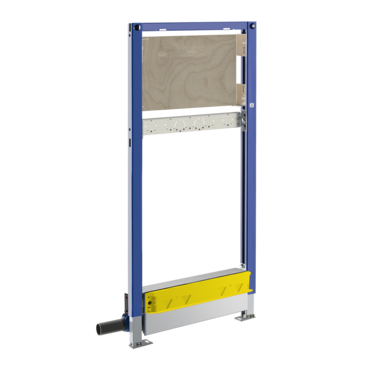

Wandablauf Geberit Duofix Unterputz (111.581.00.1) niedrige Einbauhöhe
Artikelnummer: Geb/0/0/3792
Lieferumfang
- Anschlussstutzen aus PE-HD, ø 40 mm
- Anschlusswinkel R 1/2, MeplaFix-fähig
- Abdichtscheibe
- Schalldämmunterlage
- Dämmhülse
- Schutzstopfen
- Bauschutz mit integriertem Einlaufblech
- Befestigungsmaterial
- Fertigbauset (Abdeckung) nach Wahl
Beschreibung
Der Wandablauf Duofix Aufputz eignet sich für Trockenbau und den Einbau in teil- oder raumhohe Vorwandinstallationen und Aufputz-Wandarmaturen. Er lässt sich nahezu unsichtbar in die Vorwandinstallation integrieren. Lediglich die Wandabdeckung, die Sie aus verschiedenen ansprechenden Designs wählen können, ist sichtbar.
Der Wandablauf Duofix Unterputz auf einen Blick
- für Unterputz-Wandarmaturen
- für UP- oder AP-Armaturen
- zur Entwässerung bodenebener Duschen
- Gesamteinbauhöhe bei waagerechtem Abfluss 10,5 cm, bei senkrechtem Abfluss 4 cm
- für Trockenbau
- zum Einbau in teil- oder raumhohe Vorwandinstallationen und raumhohe Installationswände oder den Einbau in teil- oder raumhohe Geberit Duofix Systemwände
- Ablaufleistung 48 l/min
- Abfluss links oder rechts
Weitere Informationen zu Einbauvorraussetzungen erhalten Sie im Produktdatenblatt.
Aus dem Produktdatenblatt
- selbsttragender Rahmen pulverbeschichtet
- Abdichtscheibe selbstklebend, vliesbeschichtet
- Abdichtvlies vormontiert, umlaufend 10 cm, zur Anbindung von Abdichtsystemen
- Güteüberwacht nach EN 1253-3
- Mindesthöhe Estrich am Einlauf 90 mm
- Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
- Beplankungsdicke 10–40 mm
- Fliesenaufbau Wand und Boden 4–26 mm
- Dichtebene zur spannungsfreien Dichtungsanbindung einstellbar
- Abwasseranschluss links oder rechts
- Einlaufhöhe des Geruchsverschlusses einstellbar
- Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und Geberit Duofix Systemschienen
- Fußstützen mit Rutschhemmung
- Montageplatte aus Furnierholz, wasserfest verleimt, höhen- und tiefenverstellbar
- Fliesenaufbau Wand 4–35 mm
