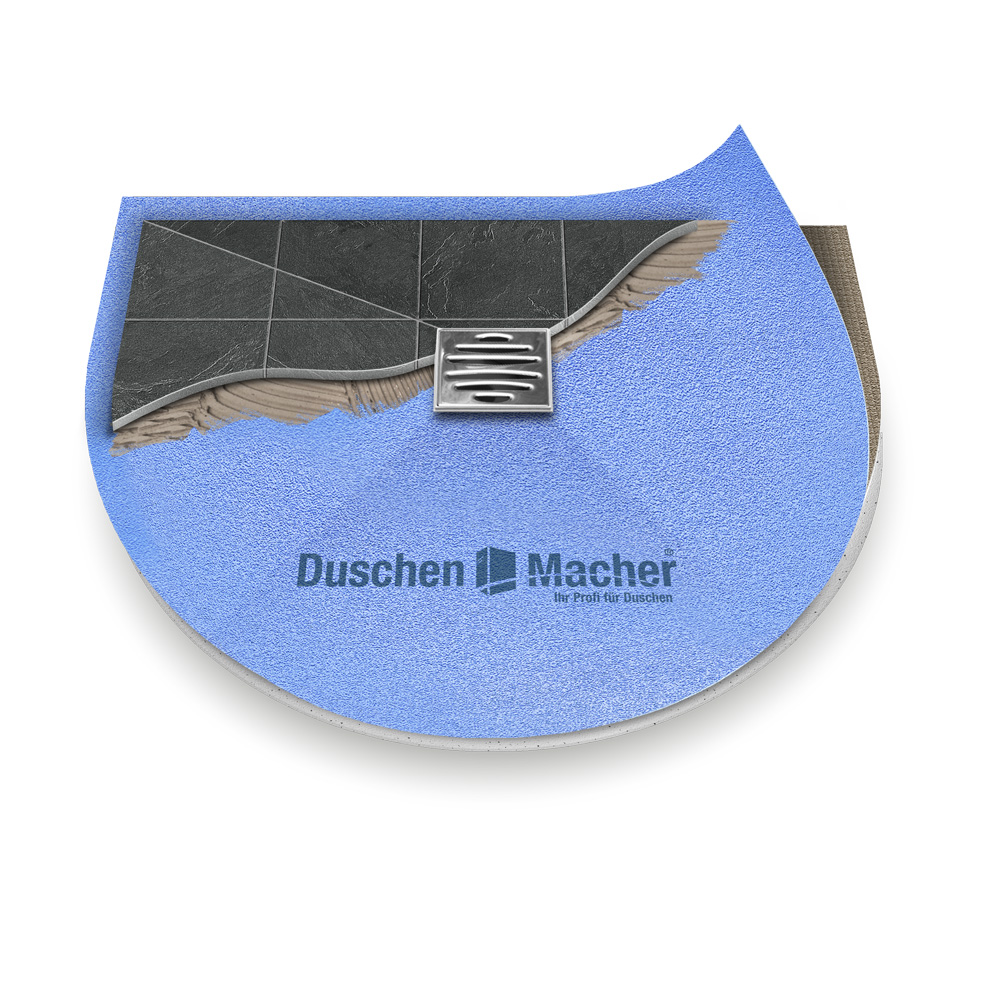

Halbkreis-Duschelement Punktablauf

Artikelnummer: Dus/hk/pktal

Ihre gewünschte Konfiguration

Größe

Trägermaterial

Bitte wählen

EPS Hartschaum (Standard) (ohne Aufpreis)

XPS Hartschaum 45,00 € *

Hinweise

Beide Trägermaterialien sind hervorragend feuchtebeständig, hoch druckbelastbar sowie wärmedämmend.
EPS Hartschaum: Speziell für Saxoboard gefertigter Hartschaum.
XPS Hartschaum: XPS ist etwas teurer in der Herstellung und unter anderem vom Hersteller Wedi bekannt. Nicht für alle Einbautiefen wählbar.

Beschichtung

Bitte wählen

Dichtvlies (ohne Aufpreis)

Dichtvlies+Randüberstand 25,00 € *

Mineralische Beschichtung 30,00 € *

Mineralische Besch.+Randüberstand 55,00 € *

Epoxidharzbeschichtung 115,00 € *

Epoxidharzbesch.+Randüberstand 140,00 € *

Hinweise

Dichtvlies: Hervorragend für Mosaik- und großformatige Fliesen geeignet.
Randüberstand: Das integrierte Abdichtvlies überlappt um 7 cm. Diese Überlappung wird mit Fliesenkleber an angrenzende Wand und Boden geklebt. So erhalten Sie einen 100% wasserdicht geschlossenen Untergrund.
Mineralische Beschichtung: Bietet eine hohe Druckstabilität (z.B. für kleine Mosaikfliese und Einsatz von Duschstuhl / Rollstuhl).
Epoxidharzbeschichtung: Bietet eine extrem hohe Druckstabilität (z.B. für Belag aus Beton / Dekorspachtel mit 2-3 mm Stärke oder Linoleum.)

Abflussrichtung

Bitte wählen

waagerecht (12,0 cm Einbauhöhe) (ohne Aufpreis)

waagerecht (7,8 cm Einbauhöhe) 77,00 € *

senkrecht (4,0 cm Einbauhöhe) (ohne Aufpreis)

senkrecht (3,0 cm Einbauhöhe) 77,00 € *

Hinweise

Abflussrichtung: Bestimmt, ob der Abfluss waagerecht abgeführt oder senkrecht in den Fußboden versenkt wird.
Waagerecht: Gesamteinbautiefe bezieht sich auf Oberkante Duschelement (stärkste Stelle) bis Unterkante Rohr Siphon.
Senkrecht: Gesamteinbautiefe wird ohne Siphon angegeben. Man geht davon aus, dass dieser direkt im Boden durch eine Öffnung versenkt wird.

Abflussposition

Bitte wählen

zentral (ohne Aufpreis)

dezentral 25,00 € *

Hinweise

Zentrale Abflussposition: Bedeutet "mittig" auf dem Duschelement.
Dezentrale Abflussposition: Sie haben die Möglichkeit, den Abstand vom Rand bis Mitte Abfluss zu definieren. Sie können den Abfluss bis zu 12 cm vor den Rand positionieren. Senden Sie nach Ihrer Bestellung eine Skizze (E-Mail / Fax), in der Sie die Wunschposition vorgeben.

Radius

Bitte wählen

500 mm

550 mm

Hinweise

Sie haben hier die Wahl zwischen verschiedenen Radien. Sollten Sie einen anderen Radius benötigen, teilen Sie uns dies bei Ihrer Bestellung mit. Standard-Radien sind 500 und 550 mm.

Abflussdesign

Bitte wählen

Standardrost (ohne Aufpreis)

Design 1 45,00 € *

Design 2 45,00 € *

Design 3 45,00 € *

Design 4 45,00 € *

Hinweise

Sie haben die Wahl zwischen einem kostenfreien Standardrost und weiteren hochwertigen Designs. Alle Designs werden präzise mit Lasertechnik gefertigt. Die Designs lassen sich problemlos austauschen.

Bodenheizung

Bitte wählen

nicht integrieren (ohne Aufpreis)

elektr. Bodenheizung 240,00 € *

Warmwasser-Heizung (kundenseitig) 220,00 € *

Warmwasser-Heizung (Duschenmacher) 260,00 € *

Hinweise

Die Bodenheizungen werden werkseitig vollintegriert und bündig verbaut. Sie erhalten nach Ihrer Bestellung eine Skizze, in der Sie die Wunschposition Ihrer Anschlüsse vorgeben können.

elektr. Bodenheizung: 150 Watt/ m² - 230 V, inkl. analogem Thermostat und Fühler. Die Kabel schauen an der vorgegebenen Stelle aus dem Duschelement komplett anschlussfertig heraus.
Warmwasserheizung: Sie senden uns nach Ihrer Bestellung das gewünschte Rohrsystem zu, welches wir im Duschelement integrieren.

Heizungsausgang

Bitte wählen

oben

rechts

unten

links

Randabstand Heizungsausgang

€ 265,^{00 *}
inkl. 19% MwSt. (DE), ggf. zzgl. Versand

vsl. Lieferung bis Di, 07.01.
kostenlos in Deutschland

Wir bearbeiten, produzieren und versenden Ihre Anfragen im Moment ohne Einschränkung! Aufgrund aktuell erhöhter Nachfrage kann es kurzfristig zu leicht abweichenden Lieferzeiten kommen.

Bleiben Sie gesund, Ihr Duschenmacher-Team!

Komplett
einbaufertig
Barrierefrei
Rollstuhl-befahrbar
Schallschutz
DIN ISO/IEC 17025
Bauaufsichtlich
geprüft

Lieferumfang

1 Duschelement
1 Ablauf mit Geruchsverschluss
1 Edelstahlrost inkl. Kunststoffrahmen
1 Einbauanleitung

Gesamteinbautiefe

bei waagerechtem Abgang: 7,8 - 12,0 cm
bei senkrechtem Abgang: 3,0 - 4,0 cm

Beschreibung

Das rechteckige Duschelement mit Punktabfluss kann bodengleich und somit ebenerdig begehbar und barrierefrei eingebaut werden. Beim befliesbaren Element können Sie zwischen einer Oberfläche aus Abdichtvlies oder einen besonders belastbaren mineralischen Zusatzbeschichtung wählen.

Vorteile

ebenerdig befliesbar
wasserdicht + vorintegriertes Gefälle
Duschtasse aus sehr widerstandsfähigem Hartschaum
besonders niedrige Gesamteinbauhöhen
installierbar auf Estrich, Holzboden uvm.
Schallschutz DIN ISO/IEC 17025
Rollstuhl befahrbar / barrierefrei möglich
Baufaufsicht geprüft
komplett einbaufertig

Qualitäts-Duschelement nach Maß

Neben der vielfältigen Größenauswahl fertigen wir auch Zwischengrößen ohne Aufpreis. Wählen Sie hierfür das jeweils nächstgrößere Maß und geben Sie Ihr Wunschmaß im Bestellverlauf an

Gesamteinbauhöhen und Abläufe

Die verfügbaren Einbauhöhen sind abhängig von den Abmessungen des Duschboards. Bei besonders großen Boards sind die niedrigsten Einbauhöhen aufgrund des erforderlichen Abflussgefälles teils nicht mehr realisierbar.

Waagerechte Abläufe

Beim waagerechten Ablauf bezieht sich die Gesamteinbauhöhe von Oberkante Duschelement bis zur Unterkante des Ablaufrohrs.

Ablauf waagerecht 12,0 cm = Boardstärke 4,0 cm + 8,0 cm Ablauf
Ablauf waagerecht 7,8 cm = Boardstärke 3,0 cm + 4,8 cm Ablauf
Ablauf waagerecht 6,6 cm = Boardstärke 1,8 cm + 4,8 cm Ablauf
Ablauf waagerecht 6,1 cm = Boardstärke 1,3 cm + 4,8 cm Ablauf

Senkrechte Abläufe

Beim senkrechten Ablauf wird der Ablauf nicht zur Gesamteinbauhöhe gerechnet, da man diesen meist direkt im Boden versenken kann.

Ablauf senkrecht 4,0 cm = Boardstärke 4,0 cm
Ablauf senkrecht 3,0 cm = Boardstärke 3,0 cm
Ablauf senkrecht 1,8 cm = Boardstärke 1,8 cm
Ablauf senkrecht 1,3 cm = Boardstärke 1,3 cm

Abflussdesign

Ein Edelstahlgitter ist im Lieferumfang des Pakets enthalten. Wünschen Sie ein anderes Design, können Sie gegen Aufpreis aus weiteren qualitativ hochwertigen Abflussgittern wählen.

Freiheiten beim Einbau des Duschelements und der Abflussposition

Bitte geben Sie bei Auswahl einer dezentralen Abflussposition die gewünschte Position bei ihrer Bestellung mit an.

Position des Punktabfluss (Genormter DN40 Anschluss) ist frei wählbar
mittiger Abfluss ist Standard, bei dezentraler Abflussposition muss ein Mindestabstand von 15 cm zum Rand eingehalten werden
der Abfluss ist immer die niedrigste Stelle auf dem Element
bei waagerechtem Einbau ist der Abfluss um 360° drehbar und kann in jeder Richtung abgeführt werden
bei senkrechtem Einbau wird der Abfluss direkt im Boden versenkt
im Lieferumfang enthalten: leicht zu säubernder Siphon mit Geruchsstopp

Mineralische Beschichtung und Dichtvlies

Bei überdurchschnittlicher Punktbelastung (z.B. Einsatz eines Dusch- oder Rollstuhls auf einer Mosaikfliese) empfehlen wir die mineralische Beschichtung.

Für eine gesicherte Wasserdichtigkeit im Randbereich Ihrer neuen Duschtasse hat das Vlies einen Überstand von 7 cm (nur bei Wahl mit Dichtvlies Randüberstand). Hierdurch kann das Vlies einfach an die Wand oder den angrenzenden Boden geklebt werden, was eine 100%ige Dichtigkeit ermöglicht.

Bodenheizung

Für warme Füße beim Betreten der Dusche sorgt die optional erhältliche, vollintegrierte, elektrische Fußbodenheizung. Die Stromkabel schließen Sie einfach an das vorhandene Stromnetz an. Ein mitgeliefertes Thermostat lässt Sie die Temperatur komfortabel regulieren.
