Duschwanne Rinneneckablauf aus Mineralwerkstoff
Artikelnummer: Dus/290124/2853/mw
Komplett
einbaufertig
Barrierefrei
Rollstuhl-befahrbar
Schallschutz
DIN ISO/IEC 17025
Bauaufsichtlich
geprüft
Lieferumfang
- 1 Saxoboard® Bodenelement
- 1 Rinneneckablauf mit Geruchverschluss
- 1 Einbauanleitung
- Rinnendesign frei wählbar
Gesamteinbautiefe
bei waagerechtem Abgang: 13,5 cm
bei senkrechtem Abgang: 5,0 cm
Beschreibung
Diese flache Duschwanne ist perfekt für den ebenerdigen Einbau in begehbaren Duschen geeignet.
Die Oberfläche aus hochwertigem Mineralwerkstoff ist formschön und in homogenem Weiß (RAL 9016) oder grau (RAL 7035).
Mineralwerkstoff-Duschenwannen
- formschöne, homogene Oberfläche
- nahtlose Verbindungen möglich, hygienisch und porenlos
- besonders langlebig und farbecht
- sehr stabil und Rollstuhl befahrbar
- säurebeständig, kratz- und stoßfest
- Sonderanfertigungen in kurzer Zeit möglich
Als Grundlage für die Duschwanne dient wasserundurchlässiges expandiertes Polystyrol (EPS Hartschaum), auf welchem eine durchgehende Mineralwerkstoff-Oberfläche aufgebracht ist. Dabei ist das wichtige Ablaufgefälle schon in der Duschtasse integriert. Diese Form ermöglicht eine barrierefreie Dusche in hochwertigster Ausführung und kompromisslosem Design.
Ablauf und Einbauhöhe
Die flache Saxoboard Duschwanne mit Rinnenablauf profitiert von einer minimalen Gesamteinbauhöhe von lediglich ab 13,5 cm bei waagerechtem Abgang und ab nur 5,0 cm bei einem senkrechten Abgang. Dabei sind Ablauf und Dichteinsatz schon vormontiert. Auch sind die Abdichtungs- und Entkopplungsbahn bereits ab Werk integriert.
Gesamteinbautiefe
Die Gesamteinbautiefe setzt sich zusammen aus der Stärke der Duschwanne und der Höhe des Abflaufs.
| Gesamteinbautiefe & Ablaufrichtung | Stärke Duschwanne | Ablauf |
| 13,5 cm waagerecht | 5,0 cm (4,0 cm EPS-Basis + 1,0 cm Mineralwerkstoff) | 8,5 cm waagerecht |
| 5,0 cm senkrecht | 5,0 cm (4,0 cm EPS-Basis + 1,0 cm Mineralwerkstoff) | keine Tiefe senkrecht (Ablauf kann direkt im Boden versenkt werden) |
Die in der Duschwanne verbaute Duschrinne besteht komplett aus Volledelstahl. Es ist werkseitig ein Rinnenunterkörper aus Edelstahl eingebaut. Dieser stellt die 2. Entwässerunsgebene dar, bei dem das Wasser selbst bei einem Schaden am Board, weiter in den Siphon laufen kann.
Auch der Anwendung mit überdurchschnittlichen Punktbelastungen (z.B. Einsatz eines Duschstuhls oder Rollstuhls) ist die mineralische Oberfläche gewachsen.
Freiheiten beim Einbau der Dusche und der Ablaufposition
Detailansicht Duschwanne mit Duschrinne und umlaufender Abkantung
Das zur Duschwanne gehörige Ablaufsystem bietet alle Optionen bei Einbau und Positionierung. Es kann waagerecht oder senkrecht eingebaut werden. Beim waagerechten Einbau kann der Abfluss über optionale Verbindungsstücke oder einen Flexschlauch in jede Richtung geführt werden. Beim senkrechten Ablauf wird der Abfluss direkt im Boden versenkt.

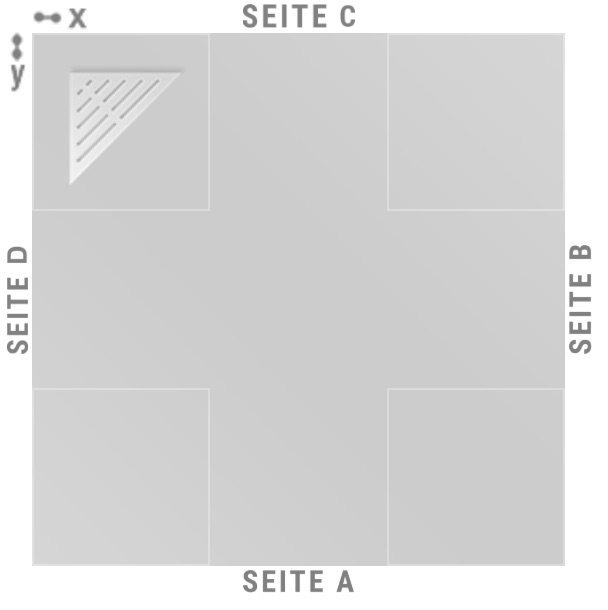

Die Lage der Duschrinne innerhalb der Dusche ist frei wählbar. Wenn Sie mögen, können Sie die Duschrinne nicht nur auf die Standardposition setzen lassen, sondern nahezu beliebig platzieren.
Ein leicht zu reinigender Siphon mit entnehmbarem Geruchsverschluss wird selbstverständlich mitgeliefert.
Die Duschwanne besitzt einen Ablauf mit genormtem DN50 Anschluss. Der Anschluss kann bei jeder unserer Duschwannen ganz einfach erweitert werden.
Ablaufdesign
Wir liefern Ihnen mit der Duschwanne einen weißen Abflussrost für die Duschrinne mit. Falls Sie eine extravagantere Lösung wünschen, können Sie gegen Aufpreis aus weiteren qualitativ hochwertigen Designrosten wählen.
100% Dichtigkeit im Randbereich
Für eine absolute Dichtigkeit zum umgebenden Fußboden hat die Duschwanne ein integriertes Dichtvlies mit "Vlies Überstand". Dabei lassen wir dem aufgebrachten Dichtvlies ringsum die Duschwanne einen Überstand am Rand von 7 cm.<br/>Der Überstand wird einfach an die Wand und den angrenzenden Boden geklebt. So wird eine 100-prozentige Dichtigkeit im Randbereich erreicht.
Einbauanleitung
Das Einbauvideo bezieht sich auf ein befliesbares Duschelement. Bei der bodenebenen Duschwanne ist der Einbau identisch, die Befliesung entfällt natürlich.
Elektrische oder Warmwasser Bodenheizung vollintegriert (optional)
Auf Wunsch wird eine vollintegrierte elektrische Fußbodenheizung werkseitig verbaut. Lediglich die Anschlusskabel schauen dann aus der Duschwanne heraus, welche nur noch an das vorhandene Stromnetz geschlossen werden müssen. Wenn Sie zu unseren Duschwannen eine Warmwasserheizung möchten, so müssten Sie uns bitte Ihr vorhandenes Rohr der Bodenheizung schicken. Wir integrieren dies dann vollständig in die Duschwanne. Die Anschlüsse dazu schauen an denen von Ihnen vorgegebenen Stellen raus. Dazu erhalten Sie in beiden Fällen nach Bestellung eine Skizze von uns.
Zur elektrischen Bodenheizung erhalten Sie einen Thermostat zur komfortablen Regulierung der Bodentemperatur.
Eine Rückgabe dieser Duschelemente ist leider nicht möglich, da diese für Sie nach Bestellung individuell gefertigt werden.
Verfügbare Downloads:
- Montageanleitung
(Duschelement mit Rinne) - Schnittzeichnung
(Duschelement mit Rinne (waagerechter Abgang, einseitiges Gefälle) ) - Schnittzeichnung
(Duschelement mit Rinne (waagerechter Abgang, vierseitiges Gefälle) ) - Schnittzeichnung
(Duschelement mit Rinne (senkrechter Abgang, einseitiges Gefälle)) - Schnittzeichnung
(Duschelement mit Rinne (senkrechter Abgang, vierseitiges Gefälle)) - Prüfzeugnis
(Rutschhemmende Eigenschaft Mineralwerkstoff)
